西莱克空气源热泵机组接线方法

首页 >> 新闻中心 >> 西莱克空气源热泵机组接线方法

发布人：西莱克文章来源：http://www.soheat.com

西莱克空气源热泵LSQ03R-LSQ25R机组（380V）的接线方法如下：如下图

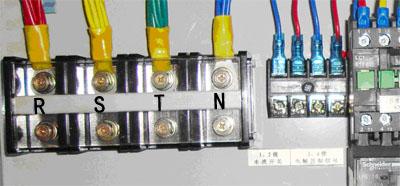

西莱克空气源热泵接线端子

1、西莱克热泵机组电器盒接线端R、S、T、N接主电源进线。（分别是火线1、火线2、火线3、零线）⊙接地线。

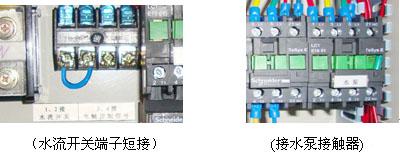

2、西莱克热泵机组电器盒接线端1、2水流开关（起保护作用，当管道的水少或没水的时候自动断开机组电源，机组停止工作），如果不接水流开关，就用电线把它1、2端子连起来短路。如图：

西莱克热泵接线端子

3、西莱克热泵机组电器盒接线端3、4电辅信号：如没有电加热，3、4留空不接。
如有电加热，电加热必须外接接触器后，接触器的信号线再接到3、4端子。
4、西莱克热泵机组电器盒接触器水泵接法：如水泵是380V电源，就把水泵的三根线分别接到水泵（接触器）下方对应的接线端。
如水泵是220V电源。就把水泵的火线接到水泵（接触器）第二根（黄色线）下方对应的接线端，水泵的零线接到进线N（零线）的接线端即可。
备注：接线前先万能表分别确认一下相线与相线之间是否有380V的电源，相线与零线是否是220V的电源（避免同相或缺相情况发生）。
如机组开机后，风扇转，旁边的压力表没变化。可能是错相保护，这时先把关掉机组，把电源断掉，再把进机组的主电源线三根火线其中的两根调换一下，重新上电开机即可。
